刨切机系列

  • LB320/350/420/450型立式刨切机

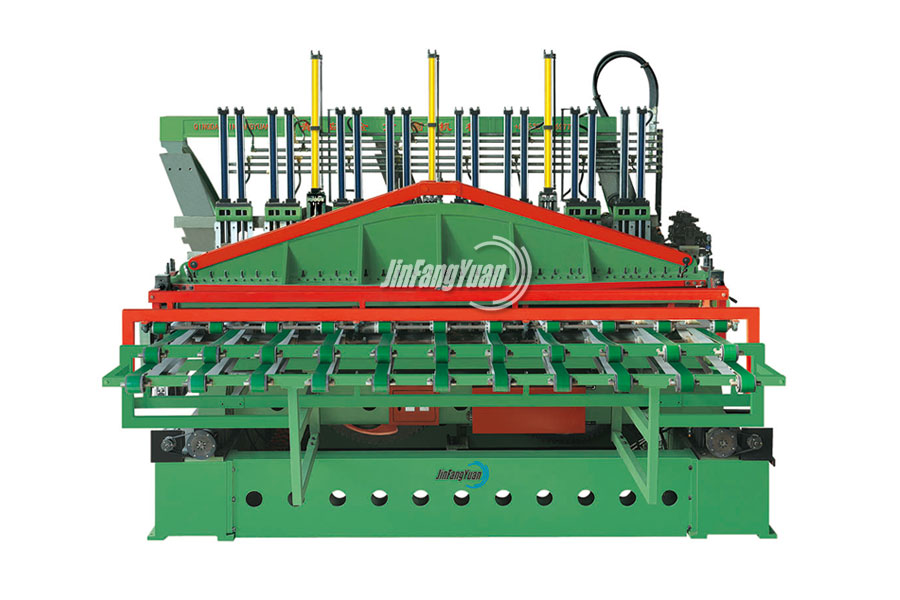

LB320/350/420/450型立式刨切机

LB320/350/420/450型立式刨切机

详细说明:
该机是我公司吸收国外先进技术,通过美国、加拿大、台湾等专家的指导下开发研制的立式单板刨切机。本机外观精致,美观大方,自动化程度高,运行平稳,高速、高效、产量是普通刨切机的三倍。电气操作及系统集中于一体,操作维修更方便,材质大小软硬均适宜,切片厚薄均匀。其中LB320A型立式刨切机是基本性能结构,LB320B型立式刨切机,控制系统达到较高水平。
特性简介

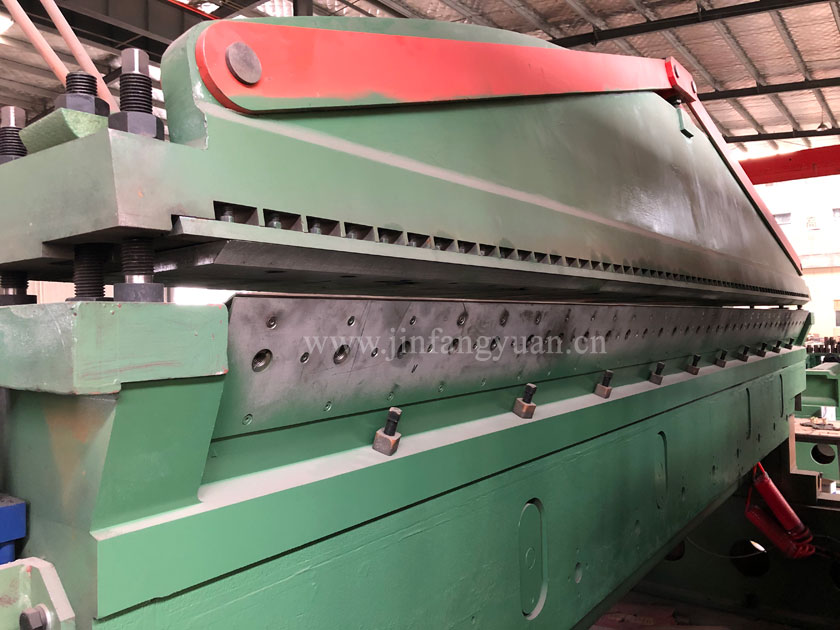

1、 配有刀舌及刀板加热装置,提高刨切薄片的质量。
2、 采用独特的让刀机构,避免对原木板材的划伤、擦伤。
3、 护刀板架翻起装置,使刀具刃磨方便,提高了机器的工作效率。

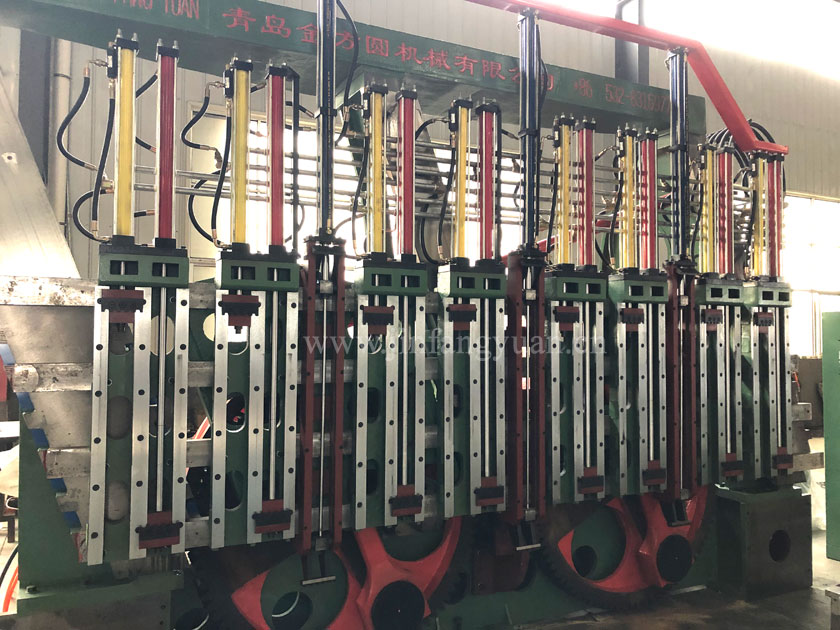

4、 夹木机构采用液压机构,无需人工加紧,提高了夹木效率。

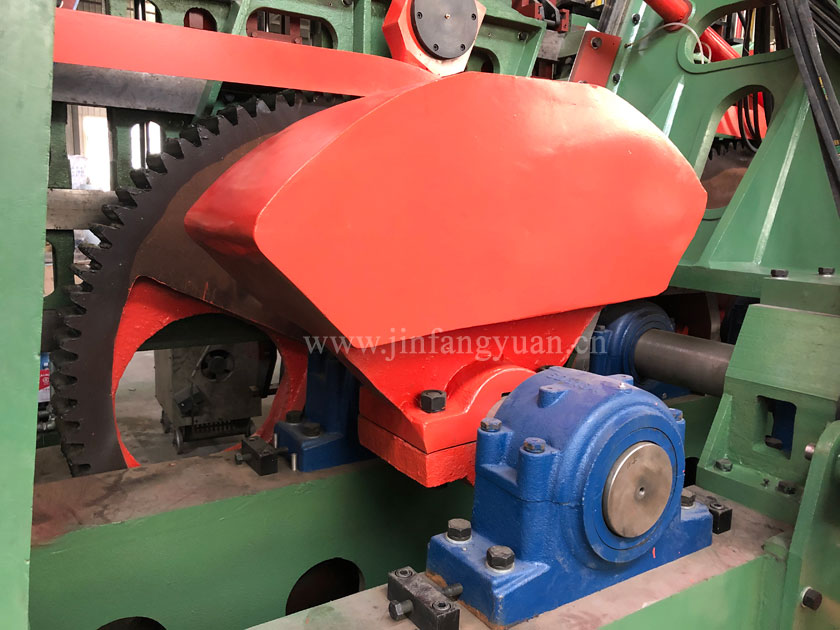

5、 双曲柄配合大功率电机,使切片速度最高达到90片/分。

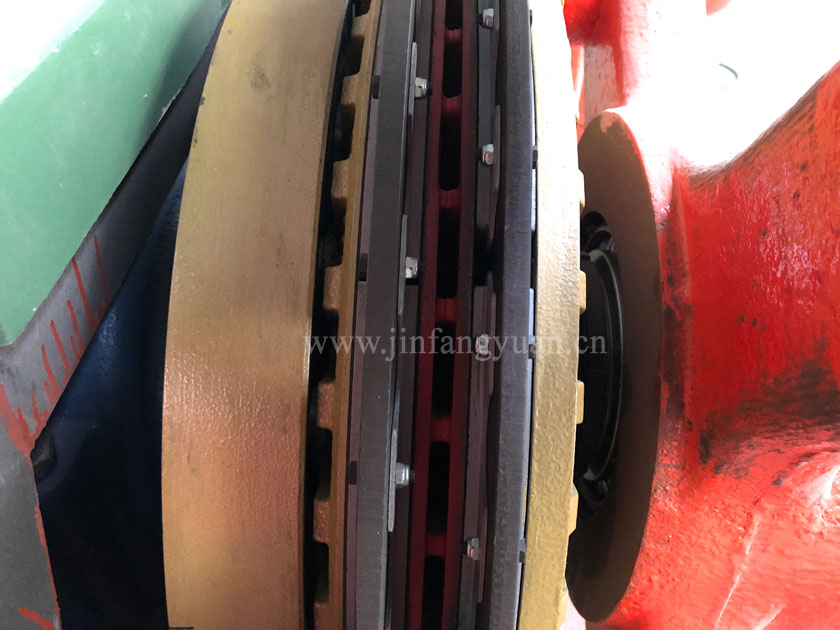

6、 采用意大利进口离合器,能在紧急情况下立即停车,既保证安全,又能保护电机,节约能源。
7、 滚珠丝杠配合伺服电机,进给精度高,刨切厚薄均匀。
8、 辅有输片装置,省时又省力。

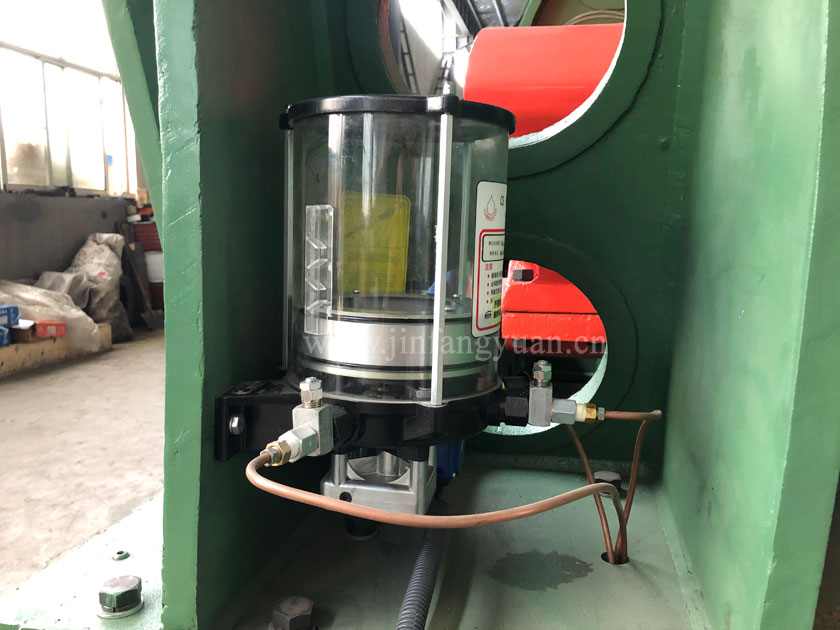

9、 采用电脑控制集中供油,既保证机械正常润滑,又不浪费油脂。
10、 集中电器控制箱,单人即可操纵,液压与电器联动。


主要参数:

参数/机型

LB320A

LB350A

LB420A

LB450A

刨刀尺寸

3180×200×19

3580×200×19

4180×200×19

4480×200×19

切片厚度

0.3-3.5mm(视材质)

0.3-3.5mm(视材质)

0.3-3.5mm(视材质)

0.3-3.5mm(视材质)

切片速度

最快70片/分

最快70片/分

最快90片/分

最快90片/分

夹木方式

液压手动阀控制

液压手动阀控制

液压手动阀控制

液压手动阀控制

制动方式

皮带式制动

皮带式制动

皮带式制动

皮带式制动

动力组

50KW

50KW

60KW

62KW

主电机

37KW

37KW

45KW

45KW

油泵电机

7.5KW

7.5KW

11KW

11KW

刀台进给电机

2.9KW(伺服)

2.9KW(伺服)

3KW(伺服)

3KW(伺服)

输片电机

1.1KW

1.1KW

1.5KW

1.5KW

热循环泵电机

1.5KW

1.5KW

1.5KW

1.5KW

液压工作压力

3.5Mpa(视材质而定)

3.5Mpa(视材质而定)

3.5Mpa(视材质而定)

3.5Mpa(视材质而定)

外型尺寸

5680x4000x3300mm

5680x4200x3300mm

6900x5100x4100mm

6900x5600x4100mm

净重

28T

30T

42T

45T


参数/机型

LB320B

LB350B

LB420B

LB450B

刨刀尺寸

3180×200×19

3580×200×19

4180×200×19

4480×200×19

切片厚度

0.3-3.5mm(视材质)

0.3-3.5mm(视材质)

0.3-3.5mm(视材质)

0.3-3.5mm(视材质)

切片速度

最快70片/分

最快70片/分

最快90片/分

最快90片/分

夹木方式

液压电磁阀控制

液压电磁阀控制

液压电磁阀控制

液压电磁阀控制

制动方式

气动离合器制动

气动离合器制动

气动离合器制动

气动离合器制动

动力组

50KW

50KW

60KW

62KW

主电机

37KW

37KW

45KW

45KW

油泵电机

7.5KW

7.5KW

11KW

11KW

刀台进给电机

2.9KW(伺服)

2.9KW(伺服)

3KW(伺服)

3KW(伺服)

输片电机

1.1KW

1.1KW

1.5KW

1.5KW

热循环泵电机

1.5KW

1.5KW

1.5KW

1.5KW

液压工作压力

3.5Mpa(视材质而定)

3.5Mpa(视材质而定)

3.5Mpa(视材质而定)

3.5Mpa(视材质而定)

压缩空气压力

0.8-1Mpa(离合器)

0.8-1Mpa(离合器)

0.8-1Mpa(离合器)

0.8-1Mpa(离合器)

外型尺寸

5680x4000x3300mm

5680x4200x3300mm

6900x5100x4100mm

6900x5600x4100mm

净重

30T

32T

45T

48T
